1、玻璃纖維是怎么做的?

   最主要的作用還是作為光傳導介質，比如光纜其實包的就是玻璃纖維，主要用的是它的全反射性質，光的強度不會有損失。 玻璃纖維之特性： 玻璃一般人之觀念為質硬易碎物體，并不適于作為結構用材但如其抽成絲后，則其強度大為增加且具有柔軟性，故配合樹脂賦與形狀以后終于可以成為優(yōu)良之結構用材。由圖一可以看出玻璃纖維隨其直徑變小其強度增高之情形。作為補強材玻璃纖維具有以下之特點，這些特點使玻璃纖維之使用遠較其他種類纖維來得廣泛，發(fā)展速度亦遙遙領先其特性列舉如下： (1)拉伸強度高，伸長小(3%)。 (2)彈性系數(shù)高，剛性佳。 (3)彈性限度內伸長量大且拉伸強度高，故吸收沖擊能量大。 (4)為無機纖維，具不燃性，耐化學性佳。 (5)吸水性小。 (6)尺度安定性，耐熱性均佳。 (7)加工性佳，可作成股、束、氈、織布等不同形態(tài)之產(chǎn)品。 (8)透明可透過光線. (9)與樹脂接著性良好之表面處理劑之開發(fā)完成。 ()價格便宜。 玻璃纖維是一種性能優(yōu)異的無機非金屬材料，種類繁多，優(yōu)點是絕緣性好、耐熱性強、抗腐蝕性好，機械強度高，但缺點是性脆，耐磨性較差。它是以玻璃球或廢舊玻璃為原料經(jīng)高溫熔制、拉絲、絡紗、織布等工藝制造成的，其單絲的直徑為幾個米到二十幾米個米，相當于一根頭發(fā)絲的 /5 ，每束纖維原絲都由數(shù)百根甚至上千根單絲組成。玻璃纖維通常用作復合材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等國民經(jīng)濟各個領域。 其主要成分為二氧化硅、氧化鋁、氧化鈣、氧化硼、氧化鎂、氧化鈉等，根據(jù)玻璃中堿含量的多少，可分為無堿玻璃纖維（氧化鈉％～％,屬含硼或不含硼的鈉鈣硅酸鹽玻璃）和高堿玻璃纖維（氧化鈉％以上，屬鈉鈣硅酸鹽玻璃）。 玻璃纖維按形態(tài)和長度，可分為連續(xù)纖維、定長纖維和玻璃棉；按玻璃成分，可分為無堿、耐化學、高堿、中堿、高強度、高彈性模量和抗堿玻璃纖維等。 生產(chǎn)玻璃纖維的主要原料是：石英砂、氧化鋁和葉蠟石、石灰石、白云石、硼酸、純堿、芒硝、螢石等。生產(chǎn)方法大致分兩類：一類是將熔融玻璃直接制成纖維；一類是將熔融玻璃先制成直徑μm的甚細纖維。通過鉑合金板以機械拉絲方法拉制的無限長的纖維，稱為連續(xù)玻璃纖維，通稱長纖維。通過輥筒或氣流制成的非連續(xù)纖維,稱為定長玻璃纖維,通稱短纖維。借離心力或高速氣流制成的細、短、絮狀纖維，稱為玻璃棉。玻璃纖維經(jīng)加工，可制成多種形態(tài)的制品，如紗、無捻粗紗、短切原絲、布、帶、氈、板、管等。 玻璃纖維按組成、性質和用途，分為不同的級別。按標準級規(guī)定，e級玻璃纖維使用最普遍，廣泛用于電絕緣材料；s級為特殊纖維，雖然產(chǎn)量小，但很重要，因具有超強度，主要用于軍事防御，如防彈箱等；c級比e級更具耐化學性，用于電池隔離板、化學濾毒器；a級為堿性玻璃纖維，用于生產(chǎn)增強材料。 玻璃纖維 名稱 名稱: 玻璃纖維 主題詞或關鍵詞: 材料科學 內容 內容 玻璃纖維是第一代纖維增強塑料。年，在美國芝加哥舉行的國際博覽會上，美國人力比展出了他用玻璃纖維和絲線織成的衣服，首次把這種用玻璃拉成的人造纖維公諸于世。但大規(guī)模生產(chǎn)玻璃纖維的方法，到年才在美國研究出來。這種材料耐火、耐腐蝕、易于清洗，不易變形。******制造方法是把玻璃放入爐內加熱熔化，從爐底的孔中流出，拉成長絲，然后捻為較粗的股線。第二次世界大戰(zhàn)以后，玻璃纖維得到廣泛應用。玻璃纖維可用於制造防火織物和工業(yè)用的過濾器，還可制成粗襯，用來加固做船殼及汽車車身用的塑料。這種加固材料稱為玻璃纖維增強塑料，又稱玻璃鋼。 此外，玻璃纖維還可以制造松軟的玻璃棉。玻璃從熔爐流出時，用空氣或其他氣體把短玻璃絲吹松，就制成玻璃棉，可用作隔熱材料。玻璃纖維材料主要有無堿玻璃（E－玻璃）、中堿玻璃（C－玻璃）、高堿玻璃（A－玻璃）、高強度玻璃（S－玻璃）及高模量玻璃（M－玻璃）等。E－玻璃纖維是一種鋁硼硅酸鹽玻璃，纖維紡成直徑為．厘米的單股玻璃絲，合股后可做成許多形式的增強材料。E－玻璃纖維的抗拉強度高，吸水性較好，是樹脂基體的理想增強材料，它也是優(yōu)異的電絕緣材料。S－玻璃纖維是一種特制的抗拉強度極高的硅酸鋁－鎂玻璃纖維，彈性模量比E－玻璃的高。主要用來增強高性能復合材料，在航天工業(yè)上，制作火箭發(fā)動機的殼體，在航空工業(yè)中制作飛機螺旋槳葉、起落架和雷達罩，還可制作火箭筒殼體、各種高壓容器等。 圖片 Image 版權所有 國家數(shù)字文化網(wǎng) Copyright CCRN. All rights Reserved.

2、現(xiàn)場復合巖棉板中間的玻璃棉能鋪兩層嗎。怎么做

   可以鋪，多一道工序而已。 巖棉屬于傳統(tǒng)的保溫材料，因為屬于無機材料，保溫性能不是很好。推薦您使用聚氨酯現(xiàn)場噴涂發(fā)泡保溫工藝，保溫性能是巖棉的倍以上，每立方才左右。 聚氨酯是現(xiàn)場發(fā)泡成型，工藝設備簡單，操作方便，可以噴涂也可以澆注，能夠在任何復雜的屋面施工作業(yè)，通常施工由立方米以上，按噴涂層厚度為平方米以上，比鋪設傳統(tǒng)材料工效提高十倍，同時還減輕了勞動強度，改善了作業(yè)環(huán)境，減少了對環(huán)境的污染。 聚氨酯硬泡是結構致密的孔泡沫體，閉孔率達%以上，具有光滑的自結皮，是優(yōu)良的不透水材料，在施工中采用直接噴涂成型技術，使Pu硬泡層沒有拼縫的整體形成完整的不透水性，從根本上杜絕了屋面水從沿縫深入的可能性。Pu硬泡層能與基層牢固粘和，其粘接強度可超過泡沫本身的撕裂強度，因而使Pu硬泡與基層形成一體，不易發(fā)生脫層，避免了水沿層間滲透。而這些特點是許多防水卷材所不具備的，因此說Pu硬泡的防水功能是獨特的。

3、玻璃纖維有什么用途

   玻璃鋼（也稱玻璃纖維增強塑料，國際公認的縮寫符為GFRP或FRP），是一種品種繁多，性能各別，用途廣泛的復合材料。它是由合成樹脂和玻璃纖維經(jīng)復合工藝，制作而成的一種功能型的新型材料。 玻璃鋼材料具有重量輕，比強度高，耐腐蝕，電絕緣性能好，傳熱慢，熱絕緣性好，耐瞬時超高溫性能好，以及容易著色，能透過電磁波等特性。與常用的金屬材料相比，它還具有如下的特點∶ 由于玻璃鋼產(chǎn)品，可以根據(jù)不同的使用環(huán)境及特殊的性能要，自行設計復合制作而成，因此只要選擇適宜的原材料品種，基本上可以滿足各種不同用途對于產(chǎn)品使用時的性能要。因此，玻璃鋼材料是一種具有可設計性的材料品種。 玻璃鋼產(chǎn)品，制作成型時的一次性，更是區(qū)別于金屬材料的另一個顯著的特點。只要根據(jù)產(chǎn)品的設計，選擇合適的原材料鋪設方法和排列程序，就可以將玻璃鋼材料和結構一次性地完成，避免了金屬材料通常所需要的二次加工，從而可以大大降低產(chǎn)品的物質消耗，減少了人力和物力的浪費。 玻璃鋼材料，還是一種節(jié)能型材料。若采用手工糊制的方法，其成型時的溫度一般在室溫下，或者在℃以下進行，因此它的成型制作能耗很低。即使對于那些采用機械的成型工藝方法，例如模壓、纏繞、注射、RTM、噴射、擠拉等成型方法，由于其成型溫度遠低于金屬材料，及其他的非金屬材料，因此其成型能耗可以大幅度降低。 綜上所述，與傳統(tǒng)的金屬材料及非金屬材料相比，玻璃鋼材料及其制品，具有強度高，性能好，節(jié)約能源，產(chǎn)品設計自由度大，以及產(chǎn)品使用適應性廣等特點。因此，在一定意義上說，玻璃鋼材料是一種應用范圍極廣，開發(fā)前景極大的材料品種之一。 目前我國的玻璃鋼工業(yè)，已經(jīng)具備了一定的規(guī)模，在產(chǎn)品的品種數(shù)量及產(chǎn)量方面，以及在技術水平方面，均已經(jīng)取得了巨大的進展，在國民經(jīng)濟建設中發(fā)揮了重要的作用。 玻璃鋼的成型工藝方法，有很多種方法。其中有最簡單易學的手工糊制方法，也有比較容易建立的模壓工藝成型方法；也有必須經(jīng)過專門設計、專業(yè)制造的纖維纏繞成型方法；更有一些綜合注射、真空、預成型增強材料或預設墊料的幾種模塑方法；以及為了達到制品高性能指標而設計制造的，由計算機進行程序控制的先進的自動化成型方法。 由此可見，玻璃鋼制品的制作成型方法有很多種，它們的技術水平要相差很大，其對原材料、模具、設備投資等的要，也各不相同，當然它們所生產(chǎn)產(chǎn)品的批量和質量，也不會相同。 目前，國內外常用的玻璃鋼制作成型方法，有手糊成型工藝、噴射成型工藝、模壓成型工藝、模壓料成型工藝、纖維纏繞成型工藝、卷管成型工藝、袋壓成型工藝、樹脂澆鑄及注射成型工藝、RTM成型工藝、拉擠成型工藝、板材及管道連續(xù)成型工藝、增強反應注射模塑成型工藝、彈性體貯脂模塑成型工藝，以及膠接和連接技術、夾層結構制作技術等。 現(xiàn)把幾種常用的玻璃鋼的成型方法的特點介紹如下∶ 手糊制作方法的設備投資低，產(chǎn)品形狀的限制因素少，適合小批量生產(chǎn)。它的生產(chǎn)條件是需要制作產(chǎn)品的模具，并掌握手糊工藝的技術要領。但是，這種制作方法所制成的產(chǎn)品，質量不夠穩(wěn)定，產(chǎn)品的質量檔次不夠高，較難滿足某些產(chǎn)品的性能要。 噴射成型方法，是一種借助于噴射機器的手工積層的方法。該方法具有效率高、成本低的特點，有逐步取代傳統(tǒng)的手糊工藝的趨勢。其產(chǎn)品的整體性強，沒有搭接縫，且制品的幾何尺寸基本上沒有受到限制，成型工藝不復雜，材料配方能保持一定的準確性。其不足之處，在于制品的質量在很大程度上，取決于操作工人的生產(chǎn)技能。另外，噴射所造成的污染，一般均大于其他的工藝方法。 纖維纏繞工藝方法，是將浸漬過樹脂的連續(xù)纖維，按一定的規(guī)律纏繞到芯模上，層疊至所需的厚度，固化后脫模，即成制品。該方法的特點，是可按產(chǎn)品承受應力情況來設計纖維的纏繞規(guī)律，使之充分發(fā)揮纖維的抗拉強度，并且容易實現(xiàn)機械化和自動化，產(chǎn)品質量較為穩(wěn)定，若配用不同的樹脂基體和纖維的有機復合，則可獲得最佳的技術經(jīng)濟效果。纖維纏繞工藝，可成功地應用于制作玻璃鋼管道、貯罐、氣瓶、風機葉片、撐高跳竿、電線竿、羽毛球拍等的制品。 模壓成型工藝和模塑料成型工藝，其壓制工藝和設備條件基本相同，前者采用浸膠布作為模壓料，而后者采用片狀、團狀、散狀的模壓料，首先將一定量的模壓料置于金屬對模中，而后在一定溫度和壓力下成型制得所需的玻璃鋼制品。這種生產(chǎn)成型方法，所制得的產(chǎn)品尺寸精確，表面光潔，可一次成型，生產(chǎn)效率較高，且產(chǎn)品質量較為穩(wěn)定，適合于大批量制作各種小型玻璃鋼制品。其不足之處是模具的設計和制造較為復雜，生產(chǎn)初期的投資較高，且制件受設備的限制較為突出。 拉擠成型方法，是在牽引裝置牽引下，使浸漬樹脂的纖維增強材料，先在模具中預成型，并經(jīng)加熱使之固化成型，制成玻璃鋼型材，最后切割成所需長度的玻璃鋼制品。該種成型工藝方法，具有以下明顯的特點∶首先它可以制作幾何形狀復雜的制品，尤其對于特小型或特大型制品，該工藝方法具有其他方法所無法比擬的優(yōu)越性；其次只要經(jīng)過合理的產(chǎn)品設計、工藝設計，某些高性能復合材料的制作，在拉擠工藝中就可得以實現(xiàn)；另外，拉擠工藝方法，尤其適合于開發(fā)制作各種熱塑性玻璃鋼制品；加之由于拉擠速度日趨加快，因此拉擠工藝的生產(chǎn)效率很高，作為連續(xù)生產(chǎn)的先進方法之一，為實現(xiàn)玻璃鋼的工業(yè)化生產(chǎn)開辟了一條有效的途徑。但是也必須指出，建立拉擠生產(chǎn)工藝方法的要比較高，例如其設備投資較大，模具設計較為復雜，工藝條件的控制及對原材料的性能要較為嚴格，這些都是建立拉擠成型工藝的困難之處。 在上述玻璃鋼的制作成型技術方法中，每一種技術均有其自身的特點。生產(chǎn)企業(yè)在選擇確定采用何種工藝方法時，需根據(jù)企業(yè)的基本情況及生產(chǎn)產(chǎn)品的情況，如生產(chǎn)產(chǎn)品的批量及其質量要，以及企業(yè)的技術基礎和生產(chǎn)資金情況等因素進行綜合考慮。 假如，企業(yè)擬準備簽訂一批玻璃鋼桌椅的業(yè)務，由于采用手糊、模壓、RTM工藝均可以制作玻璃鋼桌椅，這時需根據(jù)企業(yè)和產(chǎn)品的實際情況來加以確定，以便獲得最適宜的生產(chǎn)投入、產(chǎn)品質量及經(jīng)濟效益之間的關系。 glass fibre 玻璃纖維是一種性能優(yōu)異的無機非金屬材料。英文原名為：glass fiber 。成分為二氧化硅、氧化鋁、氧化鈣、氧化硼、氧化鎂、氧化鈉等。它是以玻璃球或廢舊玻璃為原料經(jīng)高溫熔制、拉絲、絡紗、織布等工藝。最后形成各類產(chǎn)品，玻璃纖維單絲的直徑從 幾 個米到二十幾米個米，相當于一根頭發(fā)絲的 /5 ，每束纖維原絲都有數(shù)百根甚至上千根單絲組成，通常作為復材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等，廣泛應用于國民經(jīng)濟各個領域。 玻璃纖維之特性： 玻璃一般人之觀念為質硬易碎物體，并不適于作為結構用材但如其抽成絲后，則其強度大為增加且具有柔軟性，故配合樹脂賦予形狀以后終于可以成為優(yōu)良之結構用材。玻璃纖維隨其直徑變小其強度增高。作為補強材玻璃纖維具有以下之特點，這些特點使玻璃纖維之使用遠較其他種類纖維來得廣泛，發(fā)展速度亦遙遙領先其特性列舉如下： (1)拉伸強度高，伸長小(3%)。 (2)彈性系數(shù)高，剛性佳。 (3)彈性限度內伸長量大且拉伸強度高，故吸收沖擊能量大。 (4)為無機纖維，具不燃性，耐化學性佳。 (5)吸水性小。 (6)尺度安定性，耐熱性均佳。 (7)加工性佳，可作成股、束、氈、織布等不同形態(tài)之產(chǎn)品。 (8)透明可透過光線. (9)與樹脂接著性良好之表面處理劑之開發(fā)完成。 ()價格便宜。 玻璃纖維的分類： 玻璃纖維按形態(tài)和長度，可分為連續(xù)纖維、定長纖維和玻璃棉；按玻璃成分，可分為無堿、耐化學、高堿、中堿、高強度、高彈性模量和抗堿玻璃纖維等。 生產(chǎn)玻璃纖維的主要原料是：石英砂、氧化鋁和葉蠟石、石灰石、白云石、硼酸、純堿、芒硝、螢石等。生產(chǎn)方法大致分兩類：一類是將熔融玻璃直接制成纖維；一類是將熔融玻璃先制成直徑μm的甚細纖維。通過鉑合金板以機械拉絲方法拉制的無限長的纖維，稱為連續(xù)玻璃纖維，通稱長纖維。通過輥筒或氣流制成的非連續(xù)纖維,稱為定長玻璃纖維,通稱短纖維。借離心力或高速氣流制成的細、短、絮狀纖維，稱為玻璃棉。玻璃纖維經(jīng)加工，可制成多種形態(tài)的制品，如紗、無捻粗紗、短切原絲、布、帶、氈、板、管等。 玻璃纖維按組成、性質和用途，分為不同的級別。按標準級規(guī)定(見表)，E級玻璃纖維使用最普遍，廣泛用于電絕緣材料；S級為特殊纖維，雖然產(chǎn)量小，但很重要，因具有超強度，主要用于軍事防御，如防彈箱等；C級比E級更具耐化學性，用于電池隔離板、化學濾毒器；A級為堿性玻璃纖維,用于生產(chǎn)增強材料。

4、玻璃回收還怎么利用

   融化后做玻璃工藝品、裝飾裝修、玻璃棉、玻璃布、玻璃絲、泡沫玻璃等保溫材料、玻璃鋼產(chǎn)品，玻璃絲阻燃吸聲棉等。 可以的，最常見的就是玻璃瓶廠回收碎玻璃，做成玻璃瓶 目前玻璃容器工業(yè)在制造過程中約使用%來自消費后的容量。 將廢棄玻璃包裝瓶（或碎玻璃料）用于玻璃制品的原料回用，應注意如下問題。 （1）精細挑選去除雜質 在玻璃瓶回收料中必須去除雜質金屬和陶瓷等雜物，這是因為玻璃容器制造商需要使用高純度的原料。例如，在碎玻璃中有金屬蓋等可能形成干擾熔爐作業(yè)的氧化物；陶瓷和其它外來物質則在容器生產(chǎn)中形成缺陷。 （2）顏色挑選 回收利用顏色也是個問題。因為帶色玻璃在制造無色火石玻璃時是不能使用的，而生產(chǎn)琥珀色玻璃時只允許加入%的綠色或火石玻璃，因此，消費后的碎玻璃必須用人工或機器進行顏色挑選。碎玻璃如果不進行顏色挑造直接使用，則只能用來生產(chǎn)淺綠色玻璃容器。 一、廢棄玻璃包裝的轉型利用 回收玻璃瓶包裝的轉型利用是指將回收的玻璃包裝直接加工，轉為其它有用材料的利用方法。 這種利用方法分為兩類，一種是加熱型，一種是非加熱型。 1．非加熱型。 非加熱型利用也稱機械型利用。其具體方法是根據(jù)使用情況直接粉碎或先將回收的破舊玻璃經(jīng)過清洗、分類、干燥等預前處理，然后采用機械的方法將它們粉碎成小顆料，或研磨加工成小玻璃球待用。其利用途徑有如下幾種： ①將玻璃碎片用作路面的組合體、建筑用磚、玻璃棉絕緣材料和蜂窩狀結構材料； ②將粉碎的玻璃直接與建筑材料成分共同攪拌混合，制成整體建筑預制析； ③粉碎了的容器玻璃還可以用來制造反光板材料和服裝用裝飾品； ④用于裝飾建筑物表面使其具有美麗的光學效果； ⑤可以直接研磨成各種造型，然后粘合成工藝美術品或小的裝飾品如鈕等。 ⑥玻璃和塑料廢料的混合料可以模鑄成合成石板產(chǎn)品。 ⑦可以用于生產(chǎn)污水管道。 2．加熱型 加熱型利用是將廢玻璃搗碎后，用高溫熔化爐將其熔化后，再用快速拉絲的方法制得玻璃纖維。這種玻璃纖維可廣泛用于制取石棉瓦、玻璃缸及各種建材與日常用品。 玻璃瓶的生產(chǎn)是耗能最多的包裝產(chǎn)品之一。它回收利用很有價值，圖2為玻璃瓶的回收循環(huán)圖。如何更有效地使玻璃包裝循環(huán)使用，是國內外研究的熱點。 把玻璃做成水晶玻璃。 詳情可見：

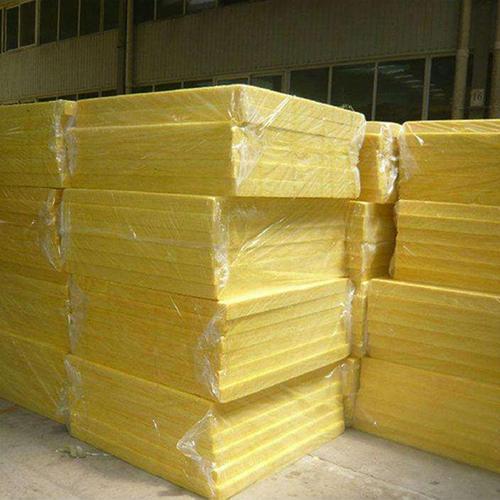

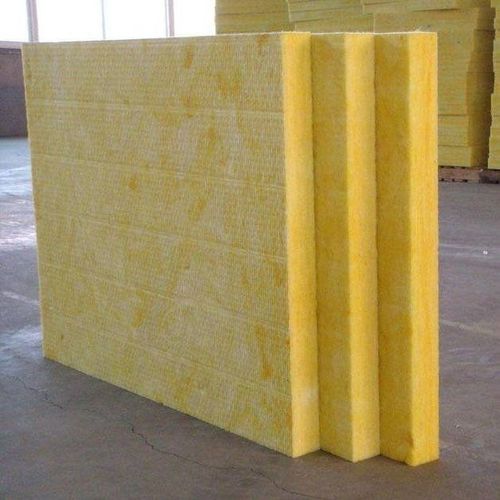

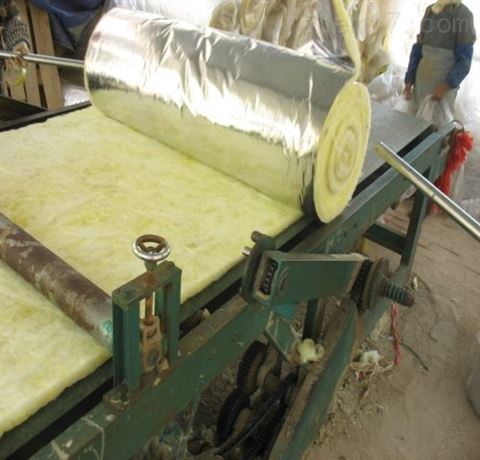

5、玻璃棉的生產(chǎn)制造過程是怎樣的

   可以，設備在 萬

6、鋼化玻璃還能2次加工嗎?

   不可以二次使用和裁割，因為都是定制的。如果真的是鋼化玻璃，表面一旦受損，就會爆裂了。 汽車窗戶用的是鋼化玻璃，用逃生錘一敲就破。這是因為鋼化玻璃內部存在強大的應力，一旦出現(xiàn)破口，應力就會釋放。整塊玻璃就會爆裂，哪怕是小的破損。 平鋼的可以退火做成半鋼化，或彎鋼。不可以裁切。 可以，先將玻璃噴砂后再鋼化。鋼化前尺寸裁割、噴砂、磨邊、鉆孔必須先完成，鋼化后就定型不能再加工了。 基本上是不能動了，不能切割，也不能孔
