1、玻璃棉和天然棉的不同之處？摸起來有何不同？

   玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，所以化學(xué)成分屬玻璃類。玻璃棉擁有防火、防潮、粉塵、耐老化和吸聲性（即隔音效果好）等特點(diǎn)。 而天然棉是指從種植到成本加工，完全不使用農(nóng)藥和化學(xué)染劑，無工業(yè)污水排放制成的棉。只要特點(diǎn)有透汗性好、抗靜電、不起球，并且由于綠色環(huán)保的加工過程所以最適合與人體肌膚進(jìn)行最直接的親密接觸 ，舒適、止癢。 區(qū)分方法：切除一小塊棉，然后燒。天然棉燃燒后的灰燼是灰色接近黑色的，且無異味。而由于玻璃棉防火的，所以，不會(huì)有灰燼。 (ps:手感的話我還不知道有何不同，所以沒辦法告訴你，請(qǐng)?jiān)?。? 你好！ 用火燒一下。 如有疑問，請(qǐng)追問。 玻璃棉碰到皮膚會(huì)發(fā)癢

2、玻璃纖維和玻璃棉的區(qū)別是什么

   玻璃纖維（英文原名為：glass fiber或fiberglass ）是一種性能優(yōu)異的無機(jī)非金屬材料，種類繁多，優(yōu)點(diǎn)是絕緣性好、耐熱性強(qiáng)、抗腐蝕性好，機(jī)械強(qiáng)度高，但缺點(diǎn)是性脆，耐磨性較差。它是以玻璃球或廢舊玻璃為原料經(jīng)高溫熔制、拉絲、絡(luò)紗、織布等工藝制造成的，其單絲的直徑為幾個(gè)米到二十幾米個(gè)米，相當(dāng)于一根頭發(fā)絲的 /5 ，每束纖維原絲都由數(shù)百根甚至上千根單絲組成。玻璃纖維通常用作復(fù)合材料中的增強(qiáng)材料，電絕緣材料和絕熱保溫材料，電路基板等國(guó)民經(jīng)濟(jì)各個(gè)領(lǐng)域。 玻璃棉屬于玻璃纖維中的一個(gè)類別，是一種人造無機(jī)纖維。 玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，化學(xué)成分屬玻璃類，是一種無機(jī)質(zhì)纖維 . 具有成型好、體積密度小、熱導(dǎo)率彽、保溫絕熱、吸音性能好、耐腐蝕、化學(xué)性能穩(wěn)定。 玻璃棉屬于玻璃纖維中的一個(gè)類別，玻璃纖維包括玻璃棉。 玻璃纖維按形態(tài)和長(zhǎng)度，可分為連續(xù)纖維、定長(zhǎng)纖維和玻璃棉；按玻璃成分，可分為無堿、耐化學(xué)、高堿、中堿、高強(qiáng)度、高彈性模量和耐堿（抗堿）玻璃纖維等。 生產(chǎn)玻璃纖維的主要原料是：石英砂、氧化鋁和葉蠟石、石灰石、白云石、硼酸、純堿、芒硝、螢石等。生產(chǎn)方法大致分兩類：一類是將熔融玻璃直接制成纖維；一類是將熔融玻璃先制成直徑μm的甚細(xì)纖維。通過鉑合金板以機(jī)械拉絲方法拉制的無限長(zhǎng)的纖維，稱為連續(xù)玻璃纖維，通稱長(zhǎng)纖維。通過輥筒或氣流制成的非連續(xù)纖維,稱為定長(zhǎng)玻璃纖維，通稱短纖維。 玻璃纖維按組成、性質(zhì)和用途，分為不同的級(jí)別。按標(biāo)準(zhǔn)級(jí)規(guī)定，e級(jí)玻璃纖維使用最普遍，廣泛用于電絕緣材料；s級(jí)為特殊纖維。

3、玻璃棉是化學(xué)纖維嗎

   不是，玻璃纖維是無機(jī)非金屬纖維；化學(xué)纖維屬有機(jī)纖維。

4、玻璃棉是不是屬于纖維材料？

   玻璃棉屬于玻璃纖維中的一個(gè)類別，是一種人 造無機(jī)纖維。年美國(guó)出現(xiàn)將熔化玻璃（二氧化 硅）成纖生產(chǎn)玻璃棉。玻璃棉是將熔融玻璃纖維化， 再噴膠、壓制、成型，形成的多孔材料，是一種無機(jī) 質(zhì)纖維。玻璃棉內(nèi)部纖維蓬松交錯(cuò)，孔隙率大，具有 很好的吸聲性能。玻璃棉按纖維直徑分三類：①短 玻璃棉（short glass wool），纖維直徑μm；②細(xì) 玻璃棉（fine glass wool），纖維直徑μm；③超 細(xì)玻璃棉（ultrafine glass wool），纖維直徑< 。超細(xì)玻璃棉一般采用火焰熔化拉絲噴吹成 ，俗稱超細(xì) 玻璃棉。玻璃棉容重輕、導(dǎo)熱系數(shù)小、吸聲系數(shù)高、 阻燃性能好。廣泛用于熱力設(shè)備、空調(diào)恒溫、冷熱管 道、烘箱烘房、冷藏保鮮及建筑物的保溫、隔熱、降 噪等方面。 玻璃棉在保溫、隔熱、吸聲等建筑應(yīng)用中，用量 巨大，價(jià)格低廉，但在生產(chǎn)、運(yùn)輸、安裝、使用過程中 難以避免有粉塵灑落于空氣，其環(huán)保問題已引起人 們重視。關(guān)于玻璃棉的環(huán)保問題目前處于爭(zhēng)議之 中。無危害論：美國(guó)和加拿大年研究結(jié)論顯 示，玻璃棉粉塵雖然可引起皮膚、眼睛、口鼻等器 的不良反映，但并無證據(jù)表明玻璃棉像石棉一樣引 起矽肺、胸膜間皮瘤等致命危害。有危害論：長(zhǎng)期吸 入玻璃棉塵可導(dǎo)致玻璃棉沉著病。玻璃棉沉著病患 者的臨床改變待征是支氣管內(nèi)膜炎和肺氣腫，導(dǎo)致 玻璃棉肺。玻璃棉粉塵對(duì)人體有害，存在嚴(yán)重環(huán)保 問題。玻璃棉是否有害尚存在爭(zhēng)議，吸聲材料安裝 在房間的裝修界面處，環(huán)保性是必須面對(duì)的問題， 部分發(fā)達(dá)國(guó)家對(duì)玻璃棉的使用進(jìn)行了嚴(yán)格限制我 國(guó)也早已開始玻璃棉替代品的生產(chǎn)使用、危害及防 護(hù)措施研究，推動(dòng)了新型環(huán)保材料迅速發(fā)展。 是的,一般說的玻璃棉常常就是指離心棉,黃色的,是一種纖維材料

5、玻璃棉和巖棉有什么區(qū)別

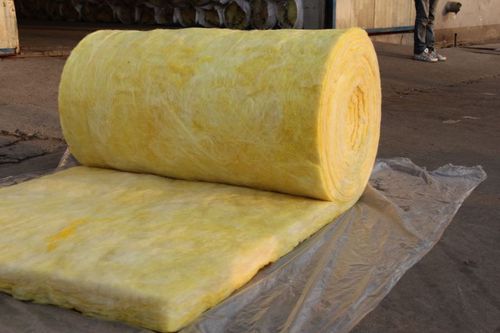

   試讀結(jié)束，如需閱讀或下載，請(qǐng)點(diǎn)擊購(gòu)買> 原發(fā)布者:許成文 巖棉與玻璃棉的區(qū)別｜ 巖棉簡(jiǎn)介｜巖棉是以天然巖石如玄武巖、輝長(zhǎng)巖、白云石、鐵礦石、鋁礬土等為主要原料，經(jīng)高溫熔化、纖維化而制成的無機(jī)質(zhì)纖維。纖維經(jīng)加工，可制成板、管、氈、帶等各種制品，應(yīng)可用于建筑和工業(yè)裝備、管道、窯爐的絕熱、防火、吸聲、抗震等。巖棉板、巖棉管、巖棉氈。｜?｜性能：｜、燃燒性能｜? 巖棉制品的燃燒性能取決于其中可燃性粘接劑的多少。巖棉本身屬無機(jī)質(zhì)硅酸鹽纖維，不可燃，在加工成制品的過程中，有時(shí)要加入有機(jī)粘結(jié)劑或添加物，這些對(duì)制品的燃燒性能會(huì)產(chǎn)生一定的影響。｜×（～Kg/m3；｜? 巖棉板廣泛應(yīng)用于船舶、冶金、電力、建筑等行業(yè)。本產(chǎn)品施工及安裝便利、節(jié)能效果顯著，具有很高的性能價(jià)格比；｜? 船用和憎水巖棉保溫板在生產(chǎn)時(shí)加入了憎水添加劑，具有良好的防潮性能 一：生產(chǎn)原料和工藝不同 玻璃棉生產(chǎn)工藝： 離心玻璃棉是以玻璃為主要原料再按照一定比例配加其它各種輔料混合后送入玻璃熔爐充分融化后，將融化好的溶液經(jīng)漏板流出，進(jìn)入離心器。在高速運(yùn)轉(zhuǎn)的離心機(jī)帶動(dòng)下，離心器高速運(yùn)轉(zhuǎn)將玻璃甩成玻璃細(xì)流，在高溫高速火焰的作用下，玻璃細(xì)流被進(jìn)一步拉伸成纖維，然后施加霧化黏結(jié)劑，在集棉網(wǎng)帶的負(fù)壓風(fēng)作用下，附著了樹脂黏結(jié)劑的纖維沉著在運(yùn)動(dòng)的網(wǎng)帶上，形成了均勻的棉氈，然后經(jīng)恒溫固化爐，完成固化過程，產(chǎn)品定型，定型后經(jīng)過切割便成了預(yù)定的產(chǎn)品，然后進(jìn)行包裝. 巖棉制品是以精致玄武巖為主要原料,經(jīng)高溫熔融,由高速離心設(shè)備制成無機(jī)纖維后,再加入特制粘結(jié)劑和防塵油經(jīng)擺動(dòng)帶鋪氈并通過特制設(shè)備改變纖維排列結(jié)構(gòu),。 二：產(chǎn)品性能不同 玻璃棉比巖棉容重低、渣球含量少、導(dǎo)熱系數(shù)低、使用年限長(zhǎng)、纖維韌性大，但是巖棉的最高使用溫度高最高為攝氏度的保溫部位，多用于一般建筑物或低溫管道的保溫，巖棉一般用于溫度在| 玻璃棉屬于玻璃纖維中的一個(gè)類別，是一種人造無機(jī)纖維。采用石英砂、石灰石、白云石等天然礦石為主要原料，配合一些純堿、硼砂等化工原料熔成玻璃。在融化狀態(tài)下，借助外力吹制式甩成絮狀細(xì)纖維，纖維和纖維之間為立體交叉，互相纏繞在一起，呈現(xiàn)出許多細(xì)小的間隙。這種間隙可看作孔隙。因此，玻璃棉可視為多孔材料，具有良好的絕熱、吸聲性能。 玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，化學(xué)成分屬玻璃類，是一種無機(jī)質(zhì)纖維 . 具有成型好、體積密度小、熱導(dǎo)率彽、保溫絕熱、吸音性能好、耐腐飾、化學(xué)性能穩(wěn)定。 巖棉是人造輕質(zhì)硅酸鹽非連續(xù)的絮狀纖維材料，質(zhì)地松軟，化學(xué)穩(wěn)定性好，耐酸堿。不脆也不粉化，彈性好，工程中可以絕熱、隔聲等。 巖棉由于使用的原料是玄武巖等礦石材料，比較耐高溫，工業(yè)上一般是用作化工廠、大型窯爐等保溫，建筑上一般是用作外墻外保溫。 保溫材料原料工藝上不同，決定了用途的不同。玻璃棉是一種無機(jī)纖維細(xì)長(zhǎng)、導(dǎo)熱系數(shù)低，回彈性高的多孔性材料、具有良好的吸音保溫絕熱性能，廣泛應(yīng)用于建筑空調(diào)保溫系統(tǒng)、裝飾墻體隔音、裝飾天花板，以及化工、電力等行業(yè)的設(shè)備保溫。

6、玻璃棉是什么東西？有什么作用？

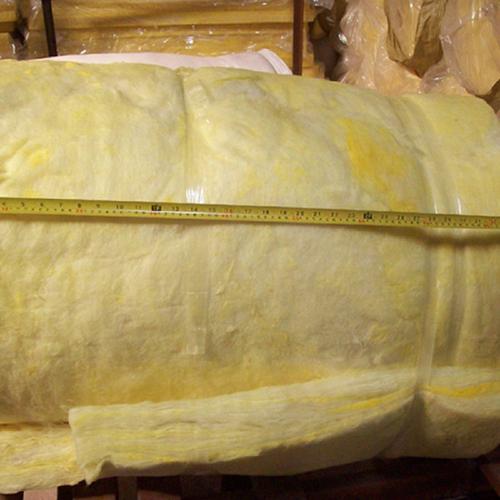

   玻璃棉屬于玻璃纖維中的一個(gè)類別，是一種人造無機(jī)纖維。采用石英砂、石灰石、白云石等天然礦石為主要原料，配合一些純堿、硼砂等化工原料熔成玻璃。在融化狀態(tài)下，借助外力吹制式甩成絮狀細(xì)纖維，纖維和纖維之間為立體交叉，互相纏繞在一起，呈現(xiàn)出許多細(xì)小的間隙。這種間隙可看作孔隙。因此，玻璃棉可視為多孔材料，具有良好的絕熱、吸聲性能。 玻璃棉是將熔融玻璃纖維化，形成棉狀的材料，化學(xué)成分屬玻璃類，是一種無機(jī)質(zhì)纖維 . 具有成型好、體積密度小、熱導(dǎo)率彽、保溫絕熱、吸音性能好、耐腐飾、化學(xué)性能穩(wěn)定。 礦棉石的主要成分是高爐礦渣、磷礦渣、粉煤灰等。 離心玻璃棉 離心玻璃棉內(nèi)部纖維蓬松交錯(cuò)，存在大量小的孔隙，是典型的多孔性吸聲材料，具有良好的吸聲特性。離心玻璃棉可以制成墻板、天花板、空間吸聲體等，可以大量吸收房間內(nèi)的聲能，降低混響時(shí)間，減少室內(nèi)噪聲。 離心玻璃棉的吸聲特性不但與厚度和容重有關(guān)，也與罩面材料、結(jié)構(gòu)構(gòu)造等因素有關(guān)。在建筑應(yīng)用中還需同時(shí)兼顧造價(jià)、美觀、防火、防潮、粉塵、耐老化等多方面問題。 離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因?yàn)榫哂写罅康膬?nèi)外連通的小孔隙和孔洞。當(dāng)聲波入射到離心玻璃棉上時(shí)，聲波能順著孔隙進(jìn)入材料內(nèi)部，引起空隙中空氣分子的振動(dòng)。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉(zhuǎn)化為熱能而損耗。 離心玻璃棉對(duì)聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量?？諝饬髯枋菃挝缓穸葧r(shí)材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能最重要的因素。流阻太小，說明材料稀疏，空氣振動(dòng)容易穿過，吸聲性能下降；流阻太大，說明材料密實(shí)，空氣振動(dòng)難于傳入，吸聲性能亦下降。對(duì)于離心玻璃棉來講，吸聲性能存在最佳流阻。在實(shí)際工程中，測(cè)定空氣流阻比較困難，但可以通過厚度和容重粗略估計(jì)和控制。cm的容重為Kg/m了。當(dāng)厚度由。當(dāng)厚度不變，容重增大時(shí)，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當(dāng)容重接近kg/m時(shí)，吸聲性能反而下降，是因?yàn)椴牧献兊弥旅?，中高頻吸聲性能受到很大影響，當(dāng)容重超過cm、cm，容重有、、。通常使用的離心玻璃棉。 離心玻璃棉的吸聲性能還與安裝條件有著密切的關(guān)系。當(dāng)玻璃棉板背后有空氣層時(shí)，與相同厚度無空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實(shí)貼在硬底面上會(huì)有較大提高，吸聲系數(shù)將隨空氣層的厚度增加而增加，但增加到一定值后效果就不明顯了。 使用不同容重的玻璃棉疊和在一起，形成容重逐漸增大的形式，可以獲得更大的吸聲效果。。將m長(zhǎng)的斷面為三角型的尖劈，材料面密度逐漸增大，平均吸聲系數(shù)可接近于1。 離心玻璃棉在建筑使用中，表面往往要附加有一定透聲作用的飾面，、金屬網(wǎng)、窗紗、防火布、玻璃絲布等，基本可以保持原來的吸聲特性。離心玻璃棉具有防火、保溫、易于切割等優(yōu)良特性，是建筑吸聲最常用的材料之一。但是由于離心玻璃棉表面無裝飾性，而且會(huì)有纖維灑落，因此必須制成各種吸聲構(gòu)件隱蔽使用。最常使用也是造價(jià)最低廉的構(gòu)造是穿孔紙面石膏板的吊頂或做成內(nèi)填離心玻璃棉的穿孔板墻面，穿孔率大于%時(shí)，基本能夠完全發(fā)揮出離心玻璃棉的吸聲性能。為了防止玻璃棉纖維灑出，需要在穿孔板背后附一層無紡布、桑皮紙等透聲織物，或使用玻璃布、塑料薄膜等包裹玻璃棉。與穿孔紙面石膏板類似的面板還有穿孔金屬板（如鋁板）、穿孔木板、穿孔纖維水泥板、穿孔礦棉板等。 玻璃棉板經(jīng)過處理后可以制成吸聲吊頂板或吸聲墻板。一般常見將的玻璃棉的表面上直接噴刷透聲裝飾材料形成的吸聲吊頂板。無論是玻璃棉吸聲墻板還是吸聲吊頂板，都需要使用高容重的玻璃棉，并經(jīng)過一定的強(qiáng)化處理，以防止板材變形或過于松軟。這一類的建筑材料既有良好的裝飾性又保留了離心玻璃棉良好的吸聲特性，。 在體育館、車間等大空間內(nèi)，為了吸聲降噪，常常使用以離心玻璃棉為主要吸聲材料的吸聲體。吸聲體可以根據(jù)要制成板狀、柱狀、錐體或其他異型體。吸聲體內(nèi)部填充離心玻璃棉，表面使用透聲面層包裹。由于吸聲體有多個(gè)表面吸聲，吸聲效率很高。 在道路隔聲屏障中，為了防止噪聲反射，需要在面向車輛一側(cè)采取吸聲措施，往往也使用離心玻璃棉作為填充材料、面層為穿孔金屬板的屏障板。為了防止玻璃棉在室外吸水受潮，有時(shí)會(huì)使用PC或塑料薄膜包裹。 玻璃棉屬于玻璃纖維中的一個(gè)類別，是一種人造無機(jī)纖維。采用石英砂、石灰石、白云石等天然礦石為主要原料，配合一些純堿、硼砂等化工原料熔成玻璃。在融化狀態(tài)下，借助外力吹制式甩成絮狀細(xì)纖維，纖維和纖維之間為立體交叉，互相纏繞在一起，呈現(xiàn)出許多細(xì)小的間隙。這種間隙可看作孔隙。因此，玻璃棉可視為多孔材料，具有良好的絕熱、吸聲性能。
